概述

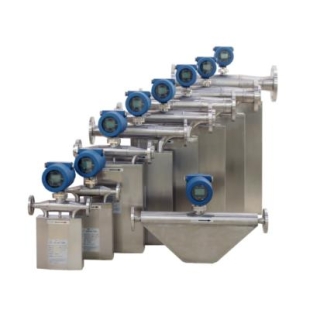

CHDMF-1系列质量流量计是根据科里奥利（Coriolis Force）原理，实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。其结构是由传感器单元和变送器单元两部分组成。仪表按本质安全防爆型的国家标准设计与制造，防爆标志为EX d ib II C T5 Gb
科里奥利质量流量计能够直接测量流体的质量，具有高精度（0.1%~0.2%），应用范围广(可测量各种非牛顿流体、各种浆液、悬浮液、高粘度流体等)，安装要求低（对仪表的前后直管段要求不高），运行可靠、稳定，维修率低等特点。
参数
适用范围： 适用于液体、气体、液固、气固的质量流量或体积流量的测量
测量管材质： 316L不锈钢或哈C合金
压力等级： 标准配置见下表，其他高压可以特殊订货。
介质温度： -50℃～+150℃（可特殊定制：最高温度+350℃，最低温度-300℃）
环境温度： 传感器：-40℃～+150℃ 变送器：-20℃～+70℃
流量测量精度： ±0.20% 、±0.1%流量±[(零点稳定性/流量值)×100]% 流量
密度测量精度： ±0.002g/cm³、±0.001g/cm³
重复性： ±0.10% 、±0.05%流量±[½(零点稳定性/流量值)×100]% 流量
输出信号： 4～20mA 负载电阻<500Ω（瞬时流量或密度可选）；0～10kHz 瞬时流量脉冲信号；
485 通讯信号
防爆标志： EX d ib II C T5 Gb
选型
1、小流量系列- CHDMF-1-1; CHDMF-1-2
型号 | 仪表通径 | 测量范围(Kg/h) | 工作压力(MPa) | 连接形式(mm) |
CHDMF-1-1-AB | 1.5 | 0～4 | 0～32 | 焊接式活接头 Φ6×1.5 |
CHDMF-1-1-A | 3 | 0～40 | 0～32 | 焊接式活接头 Φ6×1.5 |
CHDMF-1-1-B | 6 | 0～100 | 0～25 | 焊接式活接头 Φ10×2 |
CHDMF-1-2-A | 8 | 0～200 | 0～20 | 焊接史活接头 Φ10×1 |
2、高压流量系列- CHDMF-1-3A;CHDMF-1-4; CHDMF-1-5-A
型号 | 仪表通径 | 测量范围(Kg/h) | 工作压力(MPa) | 连接形式(mm) |
CHDMF-1-3-A | 10 | 0～500 | 0～25 | 焊接式活接头 Φ20×4 |
CHDMF-1-3-B | 15 | 0～1000 | 0～25 | 焊接式活接头 Φ20×3 |
CHDMF-1-4 | 20 | 0～3000 | 0～25 | 焊接式活接头 Φ20×2 |
CHDMF-1-5-A | 25 | 0～10000 | 0～25 | 焊接式活接头 Φ31×3 |
3、中、大流量系列CHDMF-1-3 ; CHDMF-1-4; CHDMF-1-5; CHDMF-1-6
高压的可特殊订制。（4-70MPA）
型号 | 仪表通径 | 测量范围(T/h) | 工作压力(MPa) | 连接形式(mm) |
CHDMF-1-3-A | 10 | 0-0.5 | 0～4 | 法兰 DN10 |
CHDMF-1-3-B | 15 | 0-1.0 | 0～4 | 法兰 DN15 |
CHDMF-1-4 | 20 | 0-3.0 | 0～4 | 法兰 DN20 |
CHDMF-1-5-A | 25 | 0-10 | 0～1.6 | 法兰 DN25 |
CHDMF-1-5-B | 40 | 0-20 | 0～1.6 | 法兰 DN40 |
CHDMF-1-6-A | 50 | 0-30 | 0～1.6 | 法兰 DN50 |
CHDMF-1-6-AB | 65 | 0-50 | 0～1.6 | 法兰 DN65 |
CHDMF-1-6-B | 80 | 0-100 | 0～1.6 | 法兰 DN80 |
CHDMF-1-6-C | 100 | 0-150 | 0～1.6 | 法兰 DN100 |
CHDMF-1-6-CD | 125 | 0-200 | 0～1.6 | 法兰 DN125 |
CHDMF-1-6-D | 150 | 0-400 | 0～1.6 | 法兰 DN150 |
CHDMF-1-6-E | 200 | 0-500 | 0～1.6 | 法兰 DN200 |
1. 测量液体的常用流量和最大最小流量，选用合适量程的仪表型号。
2. 测量气体要结合工艺管径，压力，常用量，最大最小量计算流速选型。
3. 测量高粘度流体或者液固两相流体，要告知粘度，密度，工艺管径，常用量，和最大最小流量来选型。
4．测量有腐蚀性的介质要告知具体介质化学名称，根据腐蚀手册选择不同材质的测量管（哈C合金，衬四氟，钛材）。
建议常用量在仪表标准量程的1/3以上，并且不建议用户的最小流量在仪表标校量程的1/10以上。如用户特殊需要，请订货时说明，我们可以对用户的特殊需要可以进行修正，以保证仪表在用户的使用范围内满足精度要求。根据实际物料特性，选择仪表传感器的材质、压力等级和温度等级，并保证防爆等级满足客户实际使用要求。
