一.结构原理
WRET-01 型热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与
显示测量仪表的联接方法均与一般热电偶相同。

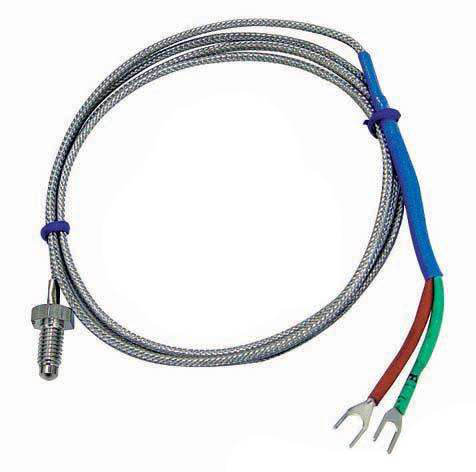

WRET-01型热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
二.安装方法
WRET-01型热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测
物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，后拧上锁紧卡套。
三.型号规格
型号 | 分度号 | 测温范围 ℃ | 热响应时间 t0.5s | 保护管材料 | |
WRET-01 | E （ EA-2 ） * | 0~400 | <5 | 不锈钢 1Cr18Ni9T i | |
规格 | 连接螺栓 l 2 mm | ||||
总长 Lmm | 保护管 l 1 mm | ||||
| 1000 1500 2000 2500 3000 3500 4000 | 30 30 30 30 30 30 30 | 35 或 70 | |||
| 1000 1500 2000 2500 3000 3500 4000 | 60 60 60 60 60 60 60 | ||||
注：订货须写明： 1 ）产品名称和型号 2 ）总长和置深（ L*L 1 *L 2 ） 3 ）分度号打“
* ”表示特殊规格订货。
